Elektrikli ve elektronik cihazlar, güç kaynağındaki voltaj düşüşlerinden, kısa süreli kesintilerden veya voltaj değişimlerinden etkilenebilir.
Gerilim düşüşleri/çökmeleri, kısa kesintiler, elektrik şebekesi ve elektrik tesislerindeki arızalar veya yüklerde ani büyük değişiklikler nedeniyle oluşur. Bazı durumlarda, iki veya daha fazla ardışık düşüş veya kesinti olur. Gerilim değişiklikleri, şebekeye bağlı yüklerdeki sürekli değişiklikler nedeniyle oluşur. EUT, güç kaynağı voltajındaki değişikliklere zamanında yanıt veremezse arızalara neden olabilir. Gerilim düşüşleri jeneratörleri, elektrik ve elektronik ekipmanların gerilim düşüşlerine/çökmelerine, kısa kesintilere ve voltaj değişikliklerine maruz kaldığında performansını değerlendirmek için kullanılır.
Gerilim düşüşü test öğeleri: gerilim düşüşleri, kısa kesintiler ve gerilim değişimleri bağışıklık testi
Gerilim düşüşleri, kısa kesintiler ve gerilim değişimlerine karşı bağışıklık test seviyeleri:
Tablo 1- Gerilim düşüşleri için tercih edilen test seviyeleri ve süreleri
Tablo 2- Kısa kesintiler için tercih edilen test düzeyleri ve süreleri

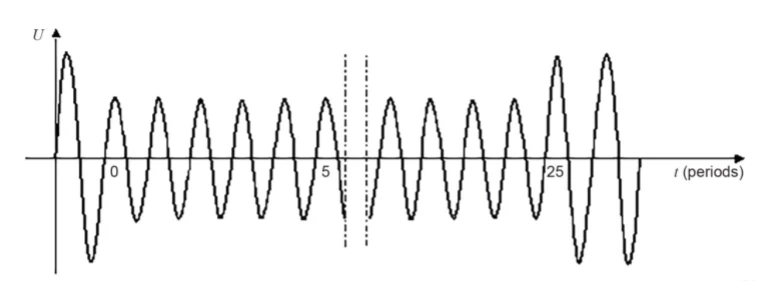

Gerilim düşüşü tipik şekli
Gerilim düşüşleri testi:
Nominal değerin %80'i kadar bir çıkış gerilimi için, yukarıdaki şartların en fazla 5 saniye süreyle doğrulanması yeterlidir.
Nominal değerin %70 ve %40'lık çıkış gerilimleri için, yukarıdaki şartların en fazla 3 saniye süreyle doğrulanması yeterlidir.
Nominal değerin %40'ı kadar olan çıkış gerilimleri için, yük düzenleme şartlarının 200 V ila 240 V nominal gerilimde veya 100 V ila 120 V nominal gerilimde doğrulanması kabul edilebilir.
Yükselme ve düşme süresi, aşım ve alt aşım, hem 9{2}} derecede hem de 27{11}} derecede, %0'dan %100'e, %100'den %80'e, %100'den %70'e, %100'den %40'a ve %100'den %0'a geçiş için doğrulanacaktır.
Faz açısı doğruluğu, 0 dereceden 360 dereceye kadar 45 derecelik artışlarla dokuz faz açısında %{{0}}'den %100'a ve %100'den %0'a geçiş için doğrulanacaktır. Ayrıca, %100'den %80'e ve %80'den %100'e, %100'den %70'e ve %70'den %100'e ve ayrıca %100'den %40'a ve %40'tan %100'e, 90 derecede ve 180 derecede geçiş için de doğrulanacaktır.
EUT, her seçilen test seviyesi ve süresi kombinasyonu için, en az 10 saniyelik aralıklarla (her test olayı arasında) üç düşüş/kesinti dizisiyle test edilecektir. Her temsili çalışma modu test edilecektir.
Kısa kesintiler için açı, ürün komitesi tarafından en kötü durum olarak tanımlanacaktır. Tanımlamanın olmaması durumunda, fazlardan biri için 0 derece kullanılması önerilir.
Üç fazlı sistemlerin kısa kesinti testi için, üç fazın tümü aynı anda test edilmelidir. Tek fazlı sistemlerin gerilim düşüşleri testi için, gerilim test edilmelidir.
Nötrlü üç fazlı sistemlerin gerilim düşüşleri testi için, her bir gerilim (faz-nötr ve faz-faz) tek tek test edilecektir.
Şekil: Üç fazlı sistemlerde faz-nötr ve faz-faz testi
EMCSOSIN voltaj düşüşleri üreteci
EMCSOSIN voltaj düşüşleri jeneratörü hakkında daha fazla bilgi için lütfen bizimle her zaman iletişime geçmekten çekinmeyin. Teşekkür ederiz!
